DIBUJO PROSPECTIVO: Referentes - Laminas de concursos

Láminas de tres proyectos entre ganadores y menciones honrosas para el Concurso Internacional de Torre-Faro en Rio de Janeiro:

láminas de tres proyectos entre ganadores y menciones honrosas para el Concurso Internacional de Museo para la Ciudad de New York:

láminas de tres proyectos entre ganadores y menciones honrosas para el Concurso Internacional Zoológico Vertical en Buenos Aires:

Fuente: www.arquitectum.com

DIBUJO PROSPECTIVO: Referentes - Laminas de concursos

Las siguientes láminas (dos por proyecto) corresponden a primeros lugares y menciones honrosas de un Concurso Internacional para arquitectos llamado Skyscraper.
Las principales características de estos referentes son:
- Dos niveles de dibujo, una de mayor tamaño generalmente imágenes del proyecto o secciones veticales emplazadas y la otra que son dibujos de menor tamaño explicando alguna cualidad en particular, éstos generalmente son esquemas.
- La lámina es clara, contiene tanto grafica como textos explicativos y sin saturación. Esto se enfatiza aun más manteniendo siempre los dos niveles de tamaño en los dibujos.



http://www.evolo-arch.com/

DIBUJO PROSPECTIVO: Referentes - Secciones con expresion

Fuente: http://gonzalezpedemonte3.blogspot.com

TALLER/LABORATORIO/DIBUJO: Concurso Idea - Un Aparcadero de Bicicletas

INTRODUCCIÓN
En éste último encargo pondremos todos los conceptos adquiridos durante el proceso de formación, en donde, las capacidades adquiridas cobran una autonomía en cada uno. Es por eso que el valor de reflexión en el pensamiento de la arquitectura, se manifestarán en la modalidad del último encargo que será tipo CONCURSO.
Es decir, que solamente existirán dos instancias en el que se podrán resolver consultas generales.

Encargo Completo

DIBUJO PROSPECTIVO: Graficando el Calor - Referentes

Ejemplos mostrados en clases:

Referentes de 1ºaño sobre el encargo de la Panadería



Estudiantes: Diana Brown - Valentina Fuentes - Daniela Burboa - Carolina Osorio - Patricio Miranda - Simon Ponce

LABORATORIO/TALLER: Estrategia de Modelado

Los siguientes videos muestran una animación 3D, una vista exterior y un recorrido interior de la casa Citrohan (Le Corbusier), es importante tenerlos de referentes para construir sus modelos finales, ya que reflejan la idea de modelar siempre con PLANOS horizontales y/o verticales que al ir variando la relación de sus dimensiones configuran lugar, dando la oportunidad que un mismo plano tenga varias funciones, Por ejemplo: de soporte y de cualificación de la luz.

Fuente: www.youtube.com

LABORATORIO: Realización Planta Productiva Esc 1:1

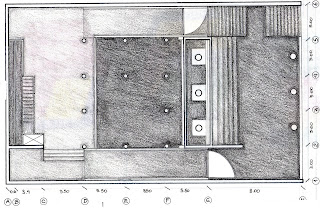

Luego de trabajar graficamente sobre la planta de producción de la panadería (8m x 16m) con los requerimientos de superficies y procesos, seleccionamos la propuesta de un estudiante, la cual realizamos en escala real marcando con tape, sobre el piso del auditorio, todas las superficies de ocupación para el proceso de la producción del pan que se indicaban. Una vez realizada la planta hicimos la "coreografía" de la producción con el objetivo de verificar y/o criticar la ergonomía y disposición programatica propuestas. (amarillo: mesones/ rojo: hornos/ verde:fermentacion/ anaranjado: circulaciones vert. / azul: refrigeracion/ fucsia: mezclado)





Fotos y Tramoya Ay. Ximena Steffens
